瞬变电磁仪的操作与维护要点

核心定义

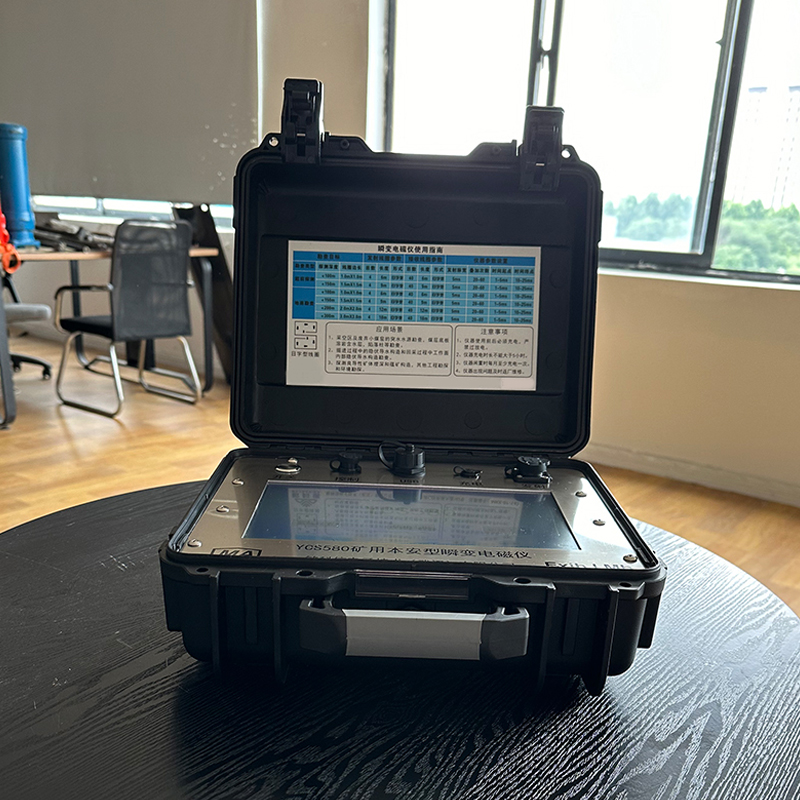

瞬变电磁仪是一种主动源勘探设备，由发射系统、接收系统、控制系统三大核心模块组成，通过向地下发射一次脉冲磁场，在磁场关断瞬间捕捉地下导电介质产生的衰减二次磁场，利用“烟圈效应”（涡流随时间向地下扩散的过程）实现不同深度地质体的分层探测，最终通过数据反演生成地质异常分布图，为勘探决策提供科学依据。按应用场景可分为地面瞬变电磁仪与矿用本安型瞬变电磁仪，其中矿用机型具备防爆、防尘、防潮特性，适配井下复杂工况。

核心功能

- 地质构造探测：精准识别地下断层、破碎带、陷落柱、溶洞等地质异常体，明确其空间位置、形态及发育范围，尤其适配煤矿井下掌子面前方、巷道侧帮及顶底板的构造探测需求。

- 水害超前预警：对富水区域、含水层、导水裂隙带等低阻体反应灵敏，可实现井下超前200米以上的水害探测，提前预判突水风险，为矿山安全生产筑牢防线。

- 矿产资源勘探：高效探测铜、铅、锌、金等金属矿及煤层等能源矿产，明确矿体埋深、走向及蕴矿构造，为资源勘探与开采规划提供数据支撑。

- 多场景适配探测：地面机型可用于区域地质填图、地热资源勘探、地下管线定位；矿用机型可实现超前探测、侧帮探测、顶底板探测等多方向作业，适配井下狭小空间。

- 智能数据处理：支持信号自动滤波、异常数据识别，内置专业反演软件，可一键出图，实现数据采集、处理、解析一体化，大幅提升勘探效率。

- 安全防爆作业：矿用本安型机型通过煤安认证，内置本安保护电路与防爆结构，可在有瓦斯、煤尘的矿井环境中安全使用，无安全隐患。

操作与维护要点

正确操作步骤

1. 前期准备：检查仪器主机、线圈、操作平板、电池状态，确认各部件连接牢固，矿用场景需提前核实防爆认证与井下环境适配性。

2. 参数设置：通过平板端连接仪器，设置发射电流、线圈规格、叠加次数、采样间隔等参数，根据探测方向（超前/侧帮/顶底板）调整线圈摆放角度。

3. 数据采集：将线圈固定在碳纤维支架上，确保摆放稳定、共面同心，启动一键采集功能，仪器自动完成磁场发射、关断、信号接收全过程，采集完成后自动提示下一测点方位。

4. 数据处理：采集完成后，通过反演软件一键解析数据，生成地质异常分布图，现场可查看结果并上传至地面终端，用于决策参考。

5. 作业收尾：关闭仪器电源，清理主机与线圈表面粉尘、杂物，将各部件妥善收纳，避免碰撞损坏。

日常维护保养

- 定期清洁：每次作业后，用干燥抹布擦拭主机、线圈、接口，清除粉尘与污渍，矿用机型需重点清理密封部位，避免粉尘进入内部电路。

- 电池维护：电池充电需使用专用充电器，避免过充过放；长期不使用时，每月充电一次，存放于干燥环境，确保电池续航能力。

- 部件检查：每周检查线圈是否有破损、断线，接口是否松动、氧化，发现问题及时修复或更换；检查主机密封性能，避免防潮防尘失效。

- 软件维护：定期更新仪器反演软件与平板操作系统，确保数据处理效率与兼容性；备份采集数据，防止数据丢失。

- 存放要求：存放于干燥、通风、阴凉的库房，避免阳光直射、高温、潮湿与尖锐物体撞击，矿用机型需单独存放，远离腐蚀性气体与易燃易爆物品。
