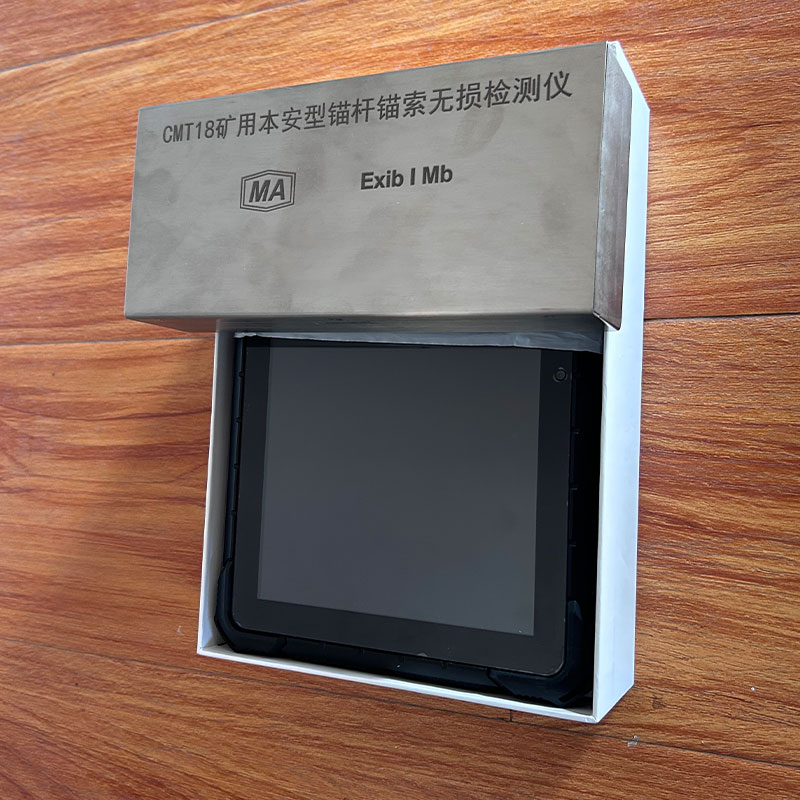

一、工作原理

1.弹性波反射法测长：利用安装在锚杆或锚索端头的超磁致声波震源在主机控制下产生脉冲波，脉冲波沿杆体传播，遇到杆体底部或内部缺陷时会产生反射波，安装在同一端头的传感器接收直达声波和反射声波信号，通过分析信号的走时、幅度和频率等参数，综合判定锚杆或锚索的长度。

2.结构动态特性分析法测力：通过测量锚杆锚索在振动激励下的动态响应，分析其结构的固有频率、振型等动态特性参数，进而推算出锚杆锚索所受的力，如极限锚固（拉拔）力、初始预应（紧）力和轴向工作载荷等。

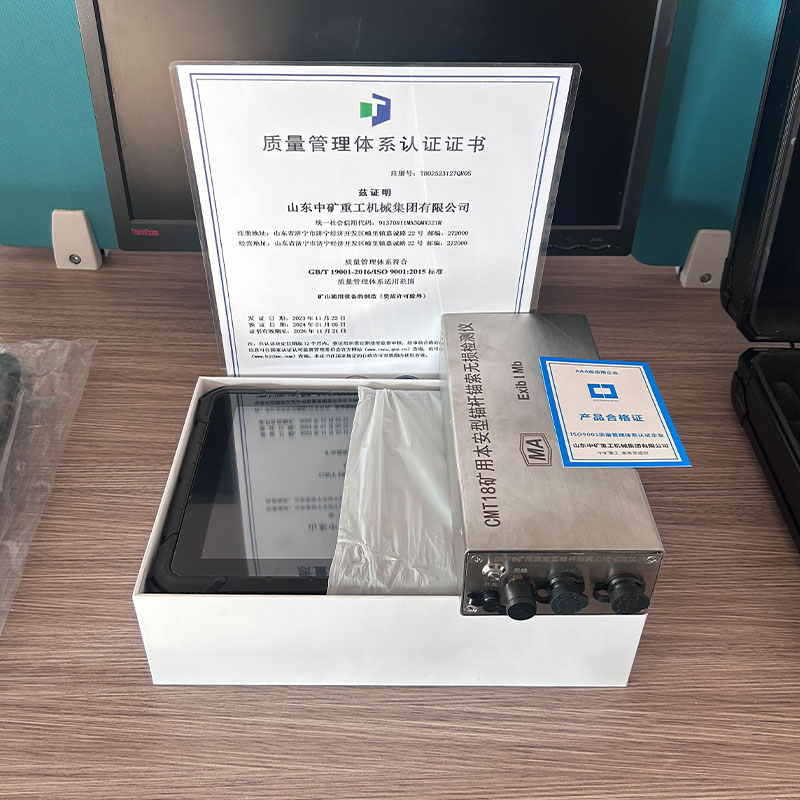

二、产品特点

1.无损检测：不会对锚杆锚索的锚固效果、预应力及工作载荷造成破坏，可在不影响其正常使用的情况下进行检测。

2.操作简便：无需对锚杆锚索事先做任何处理，即可进行长度、力等参数的检测，设备操作简便快捷，人为影响因素少，熟练技术人员几分钟即可完成一根测试。

3.检测精度高：长度测试准确度可达到 95% 以上，力的测试准确度可达 92% 以上。

4.功能多样：能检测锚杆锚索的长度、极限锚固（拉拔）力、初始预应（紧）力和轴向工作载荷等多个参数，还可用来评估锚杆（索）支护围岩系统的稳定性。

5.本安型设计：采用低功耗本安型设计，符合矿用本质安全型要求，防爆标志如 “Exib I Mb”，能在煤矿井下等易燃易爆危险环境中安全使用。

6.数据处理便捷：数据传输通常采用 USB 接口，方便将采集的数据传输到计算机进行进一步分析处理，且配套的分析软件功能强大，可自动生成测试报告。

三、技术参数

不同型号的矿用本安型锚杆锚索无损检测仪技术参数略有差异，以下是一些常见的参数：

工作电压：一般为 DC5.5 - 7.5V。

工作电流：不大于 350mA。

振动信号频率响应：1Hz - 10kHz。

振动信号最高读时精度：1μs。

振动信号最高读频精度：1Hz。

振动信号读时一致性误差：≤0.5％。

振动信号读频一致性误差：≤0.5％。

瞬态采样速率：200kHz - 1MHz，自动切换。

仪器存储空间：通常为 4GB 左右。

数据传输方式：USB2.0。

电池供电连续工作时间：不小于 8 小时。

四、应用场景

主要应用于煤矿井下，用于检测锚杆锚索的施工质量和运行状态，具体如下：

1.施工质量检测：评定矿井锚杆（索）是否达到设计的长度、极限锚固（拉拔）力、预加预应（紧）力等施工质量指标。

2.运行状态监测：测试锚杆（索）运行状态下所受轴向工作载荷大小，长期监测锚杆锚索工作载荷的变化，评估锚杆（索）支护围岩系统的稳定性，及时发现潜在的安全隐患，为矿井的安全生产提供保障。
